壓力變送器選型指南及安裝接線方式

一、依據用戶的行業來選擇本行業合適的壓力變送器。電力行業、石化行業、造紙、冶金等不同行業，其大致相同。但詳細應從以下幾點選擇：
1、壓力介質？

黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會毀壞變送器中與這些介質直接接觸的資料。以上這些要素將決議能否選擇直接的隔離膜及直接與介質接觸的資料。

2、壓力變送器的精度請求

決議精度的有，非線性，遲滯性，非反復性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非反復性，精度越高，價錢也就越高。如CWY100壓力變送器的精度有0.4級、0.05級等系列。

3、壓力變送器丈量什么樣的壓力

先肯定系統中丈量壓力的*大值，普通而言需求選擇一個具有比*大值還要大1.5倍左右的壓力氣程的變送器。這主要是在許多系統中，特別是水壓丈量和 加工處置中，有峰值和持續不規則的上下動搖，這種霎時的峰值能毀壞壓力傳感器。持續的高壓力值或略微超出變送器的標定*大值會縮短傳感器的壽命，這樣做還 會使精度降落。于是能夠用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時要充沛思索壓力范圍、精度與其穩定性。

4、需求什么樣的輸出信號

mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種要素，包括變送器與系統控制器或顯現器間的間隔，能否存在“噪聲”或其他電子干擾信 號，能否需求放大器，放大器的位置等。關于許多變送器和控制器間間隔較短的OEM設備采用mA輸出的變送器*為經濟而有效的處理辦法。

5、壓力變送器的溫度范圍

通常一個變送器會標定兩個溫確段，其中一個溫度段是正常工作溫度，另外一個是溫度補償范圍，正常工作溫度范圍是指變送器在工作狀態下不被毀壞的時分的溫度范圍，在超出溫度補償范圍時可能會達不到其應用的性能指標。

溫度補償范圍 是一個比工作溫度范圍小的典型范圍。在這個范圍內工作變送器肯定會到達其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移，二是影響滿量程輸 出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，假如沒有這些參數， 會導至在運用中的不肯定性。變送器輸出的變化到度是由壓力變化惹起的，還是由溫度變化惹起的。溫度影響是理解如何運用變送器時*復雜的一局部。

假如需求將輸出信號放大，*好采用具有內置放大的變送器。關于遠間隔傳輸或存在較強的電子干擾信號*好采用mA級輸出或頻率輸出。

假如在RFI或EMI指標很高的環境中除了要留意到要選擇mA或頻率輸出外還要思索到特殊的維護或過濾器。

6、選擇怎樣的勵磁電壓

輸出信號的類型決議選擇怎樣樣的勵磁電壓。許多變送器有內置的電壓調理安裝，因而其電源電壓范圍較大。有些變送器是定量配置，需求一個穩定的工作電壓，因而，工作電壓決議能否采用帶有調理器的傳感器，選擇傳送器時要綜合思索工作電壓與系統造價。

7、能否需求具備互換性的壓力變送器

肯定所需的變送器能否可以順應多個運用系統。普通來講這一點很重要，特別是關于OEM產品。一旦將產品送到客戶手中那么客戶用來校準的花銷是相當大的。假如產品具有良好的互換性，那么即便改動所用的變送器也不會影響整個系統的效果。

8、壓力變送器的封裝

變送器的封裝，常常容易疏忽是它的機架，但是這一點在以后運用中會逐步暴顯露其缺陷。在選購變送器時一定要思索到未來變送器的工作環境，濕度如何，怎樣裝置變送器，會不會有激烈的撞擊或振動等。

9、壓力變送器超時工作后需求堅持穩定度

大局部變送器在經過超額工作后會產生“漂移”，因而很有必要在購置前理解變送器的穩定性，這種預先的工作能減少未來運用中會呈現的種種費事。

10、在變送器與其它電子設備間采用怎樣的銜接
能否需求采用短間隔銜接？若是采用長間隔銜接，能否需求采用一個銜接器？


二、壓力變送器安裝
1、一般要求∶?為獲得*佳的性能，應盡量將變送器安裝在溫度變化小，沖擊和震動小的場所。
2、外形尺寸及連接方式

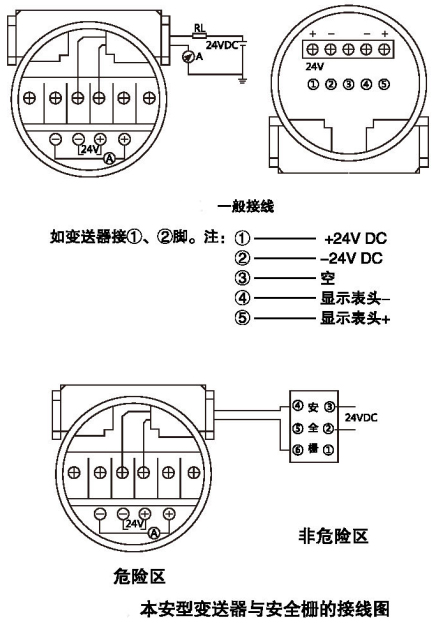

三、壓力變送器接線方式

四、壓力變送器安裝使用注意事項?
1、選用本安防爆型變送器時，應同時選用相應的平安柵。
2、變送器的裝置地點，應盡量遠離大功率的電器設備，以防止電磁感應的干擾，影響本安型變送器的性能。
3、搬運和裝置變送器輕拿輕放，以免影響本安電路的性能。
4、變送器的本安導線不得與高壓電纜線一同敷設，導線長度應盡量縮短，導線的散布電感、散布電容及變送器的有效電感、有效電容之和，不得超越平安柵規則的額定值。
5、變送器設有接地螺釘，接地導線必需結實，且接地電阻不大于2Q。?6、維修時應切斷本安電路的電源，在非風險區停止檢修。
