雙金屬溫度計的種類和用途
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1706
發布日期：2021-08-24
雙金屬溫度計的種類和用途
一、雙金屬溫度計應用
雙金屬溫度計是一種適宜丈量中、低溫的現場檢測工業儀表,可直接丈量氣體、液體、蒸汽的的溫度，普遍應用于石油、化工、船舶、機械、醫藥、電力等行業，是玻璃溫度計的替代產品。雙金屬具有無汞害、易讀數、穩定和耐震等優點，可替代工業玻璃水銀溫度計，被普遍應用于工業和科研部。
二、雙金屬溫度計結構原理
雙金屬溫度計感溫元件采用多圈直螺旋形雙金屬片。一端固定，另一端銜接在芯軸上。軸向型雙金屬溫度計指針直接裝在芯軸上。徑向型雙金屬溫度計指示針經過轉角彈簧與芯軸銜接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示被測介質溫度的變化值。
三、雙金屬溫度計特性
1、現場直接顯現溫度，直觀便當；
2、結構穩定，耐振動，不易破損；
3、品種規格齊全，安裝方式較多，維護管材質選擇性廣；
四、雙金屬溫度計種類
1、雙金屬溫度計-普通型，表盤指針現場指示溫度；
2、電接點雙金屬溫度計-除現場指示溫度外，經過上下給定觸點，當溫度抵達給定值時，觸點閉合或斷開，使控制電路中的繼電器動作，從而自動控制及報警。
3、帶熱電偶(阻)一體化雙金屬溫度計是將鎧裝熱電偶(阻)安裝在雙金屬溫度計的維護管內， 既滿足現場測溫央求，也滿足遠距離傳送的央求。
雙金屬帶熱電偶(阻)一體化溫度變送器-將雙金屬溫度計和熱電偶(阻)一體化溫度變送器 一體組成，既能現場指示溫度，又能遠距離傳送4～20mA標準信號，完成自動測控。
五、雙金屬溫度計主要技術參數
1、標度盤公稱尺寸：φ60mm，φ100mm，φ150mm ·精度等級：
2、雙金屬溫度計：1.5級
3、熱響應時間
4、防護等級：IP55 ·角度調整誤差（可調角型，調整角度90°)；
5、角度調整誤差不大于其量程的1.0%；
6、回差：雙金屬溫度計回差不大于基本誤差限的**值；
7、重復性：雙金屬溫度計重復極限范圍不大于基本誤差限**值的1/2；
8、環境程度：-20～60℃；
9、相對溫度：＜85%；
10、表盤分格值：1℃，2℃，5℃，10℃；

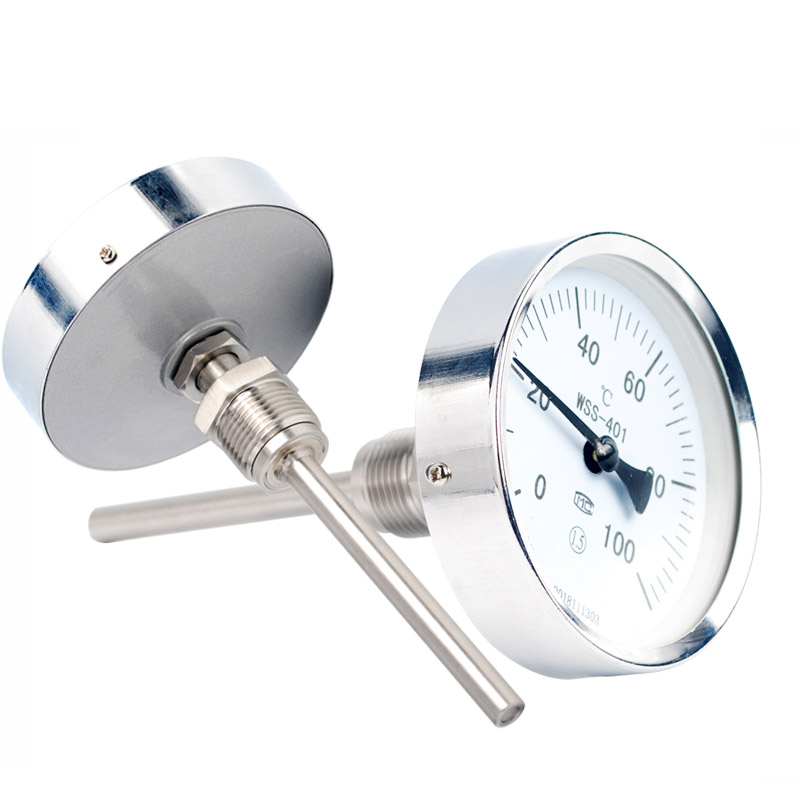

六、雙金屬溫度計外觀圖
七、雙金屬溫度計型號命名
一、雙金屬溫度計應用
雙金屬溫度計是一種適宜丈量中、低溫的現場檢測工業儀表,可直接丈量氣體、液體、蒸汽的的溫度，普遍應用于石油、化工、船舶、機械、醫藥、電力等行業，是玻璃溫度計的替代產品。雙金屬具有無汞害、易讀數、穩定和耐震等優點，可替代工業玻璃水銀溫度計，被普遍應用于工業和科研部。
二、雙金屬溫度計結構原理
雙金屬溫度計感溫元件采用多圈直螺旋形雙金屬片。一端固定，另一端銜接在芯軸上。軸向型雙金屬溫度計指針直接裝在芯軸上。徑向型雙金屬溫度計指示針經過轉角彈簧與芯軸銜接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示被測介質溫度的變化值。
三、雙金屬溫度計特性
1、現場直接顯現溫度，直觀便當；
2、結構穩定，耐振動，不易破損；
3、品種規格齊全，安裝方式較多，維護管材質選擇性廣；
四、雙金屬溫度計種類
1、雙金屬溫度計-普通型，表盤指針現場指示溫度；
2、電接點雙金屬溫度計-除現場指示溫度外，經過上下給定觸點，當溫度抵達給定值時，觸點閉合或斷開，使控制電路中的繼電器動作，從而自動控制及報警。
3、帶熱電偶(阻)一體化雙金屬溫度計是將鎧裝熱電偶(阻)安裝在雙金屬溫度計的維護管內， 既滿足現場測溫央求，也滿足遠距離傳送的央求。
雙金屬帶熱電偶(阻)一體化溫度變送器-將雙金屬溫度計和熱電偶(阻)一體化溫度變送器 一體組成，既能現場指示溫度，又能遠距離傳送4～20mA標準信號，完成自動測控。
五、雙金屬溫度計主要技術參數
1、標度盤公稱尺寸：φ60mm，φ100mm，φ150mm ·精度等級：
2、雙金屬溫度計：1.5級
3、熱響應時間
4、防護等級：IP55 ·角度調整誤差（可調角型，調整角度90°)；
5、角度調整誤差不大于其量程的1.0%；
6、回差：雙金屬溫度計回差不大于基本誤差限的**值；
7、重復性：雙金屬溫度計重復極限范圍不大于基本誤差限**值的1/2；
8、環境程度：-20～60℃；
9、相對溫度：＜85%；
10、表盤分格值：1℃，2℃，5℃，10℃；
六、雙金屬溫度計外觀圖
七、雙金屬溫度計型號命名
