電磁流量計485通訊接線和調試
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2998
發布日期：2021-07-15
電磁流量計485通訊接線和調試
一、電磁流量計485通訊接線

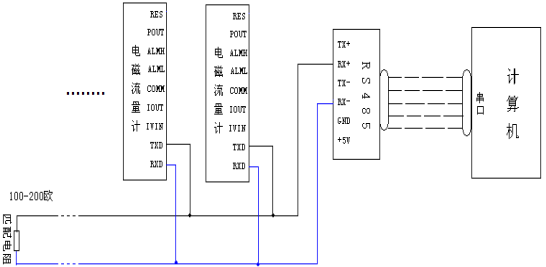

將電磁流量計的TXD和RXD與RS485的RX+和RX-（TX+和TX-也可）相連，假如接的線比擬長請您在遠端加一個100-200歐的匹配電阻，再把RS485插到微機的串口。
二、電磁流量計485通訊測試辦法
1、銜接線后給電磁流量計通電，進入?yún)?shù)設置畫面，設置流量計的通訊地址（比方1）和通訊速度（比方9600）。
2、在光盤里你能夠看到有兩個名為《WIN98》和《WINXP》的文件夾，依據您的電腦所運用的系統選擇其中一個（WIN2000也用WINXP），在文件夾內有一個名為《SETUP》的文件，雙擊后便進入裝置狀態，之后依照提示操作。
3、裝置完成后，在開端菜單的的程序里您能夠看到新增加了一個名為L-mag (51）程序，點擊便翻開了通訊測試程序。

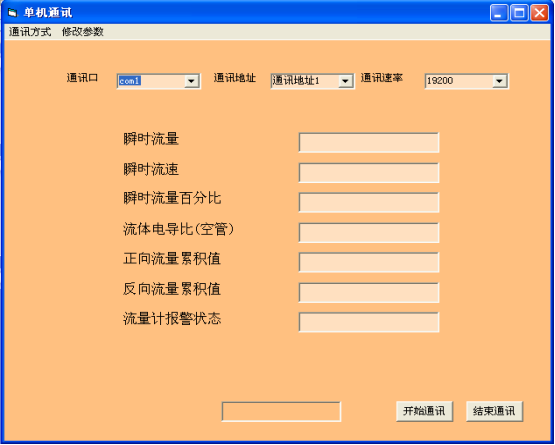

4、在軟件上設置通訊口（有的計算機有兩個串口，只要一個串口時設置為com1）、通訊地址和通訊速率使他與您在電磁流量計設置的相同，點擊開端。

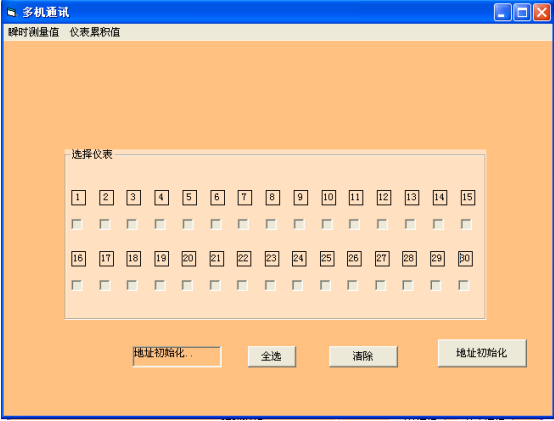

5、這樣在您的微機上就會顯現出瞬時流量、流速等相應的數據，點擊上面通訊方式菜單的多機通訊進入多機顯現畫面
6、軟件自動搜索通訊地址，點擊上面的菜單顯現多臺電磁流量計對應的數據，比照微機上的數據應該與電磁流量計所顯現的數據相同。
一、電磁流量計485通訊接線
將電磁流量計的TXD和RXD與RS485的RX+和RX-（TX+和TX-也可）相連，假如接的線比擬長請您在遠端加一個100-200歐的匹配電阻，再把RS485插到微機的串口。
二、電磁流量計485通訊測試辦法
1、銜接線后給電磁流量計通電，進入?yún)?shù)設置畫面，設置流量計的通訊地址（比方1）和通訊速度（比方9600）。
2、在光盤里你能夠看到有兩個名為《WIN98》和《WINXP》的文件夾，依據您的電腦所運用的系統選擇其中一個（WIN2000也用WINXP），在文件夾內有一個名為《SETUP》的文件，雙擊后便進入裝置狀態，之后依照提示操作。
3、裝置完成后，在開端菜單的的程序里您能夠看到新增加了一個名為L-mag (51）程序，點擊便翻開了通訊測試程序。
4、在軟件上設置通訊口（有的計算機有兩個串口，只要一個串口時設置為com1）、通訊地址和通訊速率使他與您在電磁流量計設置的相同，點擊開端。
5、這樣在您的微機上就會顯現出瞬時流量、流速等相應的數據，點擊上面通訊方式菜單的多機通訊進入多機顯現畫面
6、軟件自動搜索通訊地址，點擊上面的菜單顯現多臺電磁流量計對應的數據，比照微機上的數據應該與電磁流量計所顯現的數據相同。
