彩屏無紙記錄儀
一、彩屏無紙記錄儀概述
彩屏無紙記錄儀以其友好大方的顯示畫面、簡單靈活的操作方式、豐富多彩的可選功能配置，在各行業中獲得了極其**的應用。
彩屏無紙記錄儀集顯示、處理、記錄等多種功能于一身，可以采集、分析各種工業過程中的重要數據，可應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場。
彩屏無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、應用靈活、操作方便、性價比高等與現代自動控制相適應的特點。
二、彩屏無紙記錄儀功能特點
彩屏無紙記錄儀是以32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好，下面是主要功能特點：
1、采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現12路信號采集、記錄、顯示及12路報警；
2、采用256M大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
3、全隔離**輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
4、顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
5、剪貼板的復制和粘貼功能方便用戶的參數設置；
6、多種選配功能、附加功能可選：選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出等；附加功能：流量累積。注：選配功能需客戶訂貨時說明，附加功能需定制。
三、彩屏無紙記錄儀技術指標
1、屏幕：160*128圖形點陣彩屏液晶顯示器（LCD）；
2、精度：實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；追憶精度：±0.2% F.S.；
3、輸入規格：全隔離**輸入，1～12通道信號輸入，通道間全隔離，隔離電壓大于1000V；
4、隔離阻抗：20MΩ @ 1000V；
5、記錄容量：64/128/192/248MB（FLASH容量可選擇）；
6、電壓輸入：0～5V、1～5V、0～20mV、0～100mV ；
7、電流輸入：0～10mA、4～20mA，（0～20mA需在訂貨時注明）；
8、電阻輸入：Res；
9、頻率輸入：頻率信號（PI）（頻率范圍：0-10000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
10、熱電阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）；
11、熱電偶： S、B、K、T、R、E、N、J；
12、輻射高溫計：F1、F2；
13、鎢錸：WRe3-25、WRe5-26；
14、配電輸出：變送器配電+24VDC，*多12路配電，配電≤30mA/路；
15、繼電器報警輸出：12路繼電器觸點輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警（附加功能）；
16、變送輸出：*多支持6路直流電流（4-20mA、0-10mA、0-20mA等）變送輸出，負載能力750Ω（*大）。直流電壓輸出需在訂貨時注明；
17、通訊、打印：通訊接口----RS232C或RS485或CAN，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接連接微型打印機；
18、記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
19、記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：
20、數據備份和轉存：1G、2G、4G、8G、16G及其它可以兼容的U盤；
21、熱電偶冷端補償誤差：±1℃ ；
22、斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可**保存；
23、集成硬件時鐘：掉電后也能準確運行；
24、時鐘誤差：±1 分/月；
25、供電電源：標配220VAC（85VAC-264VAC，47～63HZ）交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電，直流供電需在訂貨時注明；
26、環境溫度：0～50℃、避免日光直曬；
27、環境濕度： 0～85%R.H；
28、凈重：≤3.0Kg
四、彩屏無紙記錄儀安裝與接線

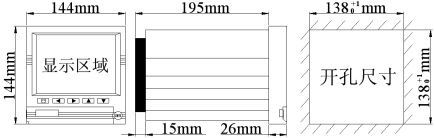

1、儀表尺寸

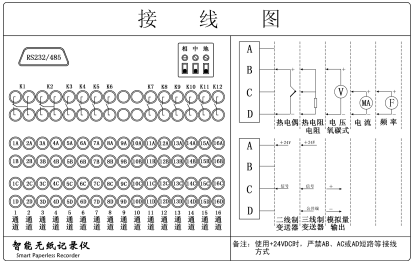

2、端子接線
3、交流電源220VAC輸入接線

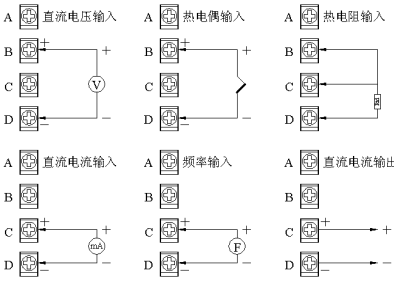

4、輸入/輸出信號接線
彩屏無紙記錄儀*多提供12路輸入通道，支持電流、電壓、熱電阻、熱電偶等模擬量信號及PI脈沖量信號輸入，支持6路直流電流信號輸出。

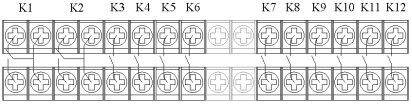

5、繼電器觸點輸出接線
彩屏無紙記錄儀支持12路繼電器觸點報警輸出（需開通報警功能）
6、饋電24VDC傳感器供電
彩屏無紙記錄儀可提供24VDC為變送器傳感器供電。請勿將變送器電源輸出端子短路或從外部施加電壓，以免損壞本儀表。

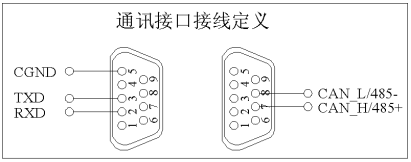

7、通訊接線
五、彩屏無紙記錄儀鍵盤功能及運行

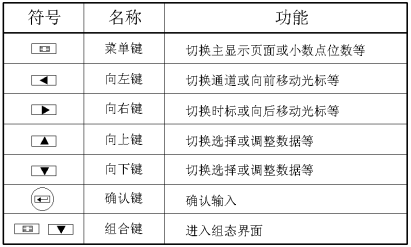

鍵盤功能
