寬屏無紙記錄儀
一、寬屏無紙記錄儀技術指標
1、顯示
（1）屏幕：7英寸真彩TFT LCD
（2）精度：實時顯示：±0.2% F.S.；追憶精度：±0.2% F.S.
2、處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
3、存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
4、輸入功能 輸入規格：全隔離**輸入，*大支持16路模擬量輸入
（1）電壓輸入：0-5V、1-5V、0-20mV、0-100mV
（2）電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂貨時注明）
（3）電阻輸入：Res
（4）頻率輸入：頻率信號（PI）（頻率范圍：0.5-5000HZ，*大范圍可定制）
（5）熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高溫計：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
5、輸出功能
（1）配電輸出：變送器隔離配電+24VDC，標準配電＜120mA（*大負載能力可定制），支持其他規格隔離配電（如12VDC、5VDC配電輸出）
（2）變送輸出：*多支持4路通道的4-20mA標準電流變送輸出，負載能力750Ω（*大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸
（3）繼電器報警輸出：*多支持6路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
6、通訊打印
（1）通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持同時使用RS232C和RS485，支持同時使用RS232C和RS232C，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
（2）打印接口：RS232C直接連接微型打印機，波特率1200
7、記錄功能
（1）記錄容量：64/128/192/248MB（FLASH容量可選擇）；
（2）記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
（3）記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
8、數據轉存
數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
9、供電電源
供電電源：220VAC，50HZ交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電（直流供電需在訂貨時注明）
10、保護功能
（1）斷電保護： 內置存儲器保護參數和歷史數據，斷電后**保存
（2）時鐘保護：集成硬件時鐘，掉電后也能準確運行
（3）配電短路保護：配電輸出短路時，儀表正常運行
11、誤差精度
（1）熱電偶冷端補償誤差：±2℃
（2）時鐘誤差：±2 秒/天
12、工作環境
（1）環境溫度：0～50℃（避免日光直曬）
（2）環境濕度：0～85%R.H（無凝結）
13、儀表凈重
凈重：≤1.5Kg
二、寬屏無紙記錄儀安裝接線

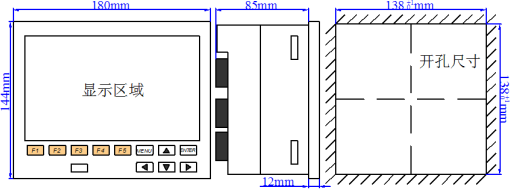

1、儀表尺寸

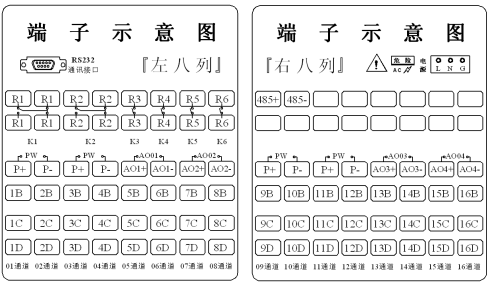

2、接線端子示意圖

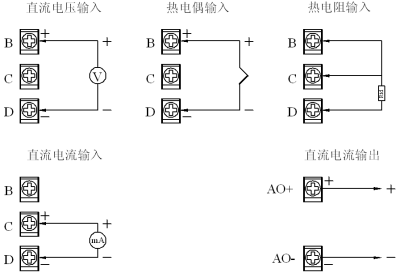

3、輸入/輸出信號接線

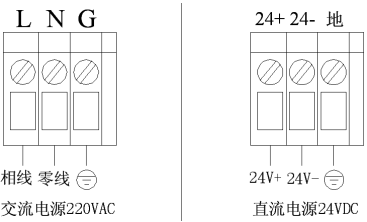

4、交/直流電源輸入接線
5、變送器配電接線

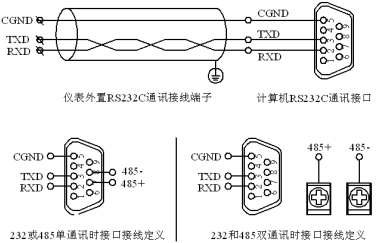

6、通訊接口定義及接線
三、寬屏無紙記錄儀鍵盤功能及運行
1、儀表面板
2、鍵盤功能

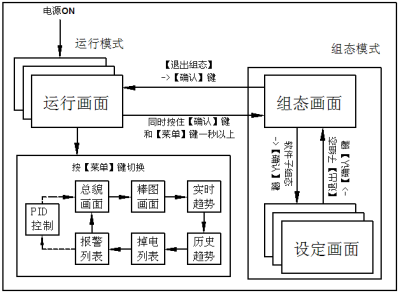

3、使用模式

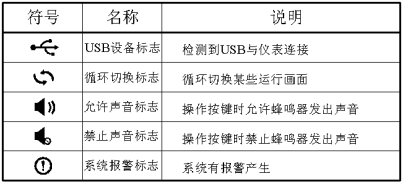

4、狀態標志

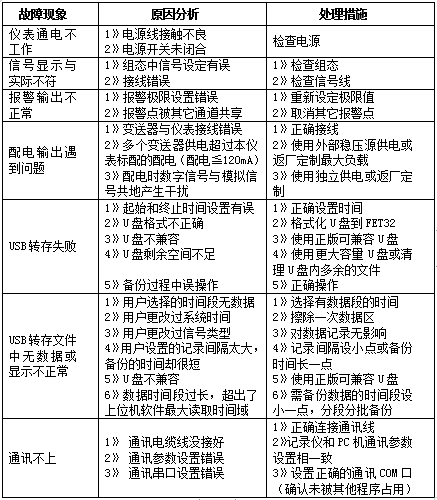

四、寬屏無紙記錄儀故障分析及排除
