超聲波明渠流量計的技術參數和接線方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-3149
發布日期：2022-10-18
一、TTQB超聲波明渠流量計種類：有兩種常見類型堰式明渠流量計和槽式明渠流量計，能夠用于非滿管狀敞開渠道丈量自在外表自然流的流量儀表。非滿管態活動的水路稱作明渠,丈量明渠中水流流量的稱作明渠流量計。明渠流量計除圓形外,還有U字形、梯形、矩形等多種外形。明渠流量計應用場一切城市供水引水渠;火電廠引水和排水渠、污水管理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。
超聲波明渠流量計主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量丈量的輔助設備。普遍應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水管理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，防止了渠道內污水的沾污和腐蝕。用于丈量污水量，能夠比其它方式的儀表，具有更高的牢靠性。本儀表選配RS232串口能夠接計算機或其它數據采集器，也能夠接調制解調器或無線通訊模塊，完成有線或無線的遠程通訊。
二、TTQB超聲波明渠流量計尺寸
1、儀表外形尺寸

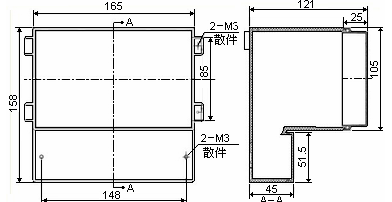

2、探頭外形尺寸
3、儀表接線板
三、TTQB 超聲波明渠流量計接線闡明
AC220V和DC24V電源接線在上電前請認真查看，請勿接錯；
SPST1～SPST4為4路開關量，分別對應P03(Relay)菜單中Relay1～Relay4設置；
XPS為探頭接線柱，經過2芯屏蔽線或4芯屏蔽線和探頭相連；
2芯屏蔽線銜接方式
紅色芯線接XPS的＋端，屏蔽線和黃色芯線擰在一同接－端，探頭接線板＋端和－端與之對應銜接；
4芯屏蔽線銜接
白色（或綠色）芯線接XS2接線柱的＋端，屏蔽線接－端，紅色芯線接VCC（1腳），黃色芯線接DIO（2腳），黑色芯線接GND（3腳），探頭接線板對應銜接；
四、TTQB超聲波明渠流量計裝置留意事項
1、倡議儀表與大地牢靠相連，即4～20mA的－端或XPS的－端與大地相連。
2、電線、電纜維護管，要留意密封避免積水。
3、儀表固然本身帶有防雷器件，但儀表在多雷地域運用時，倡議在儀表的進出線端另外裝置專用的防雷安裝。
4、儀表在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，倡議在液位儀四周加設防高、低溫安裝。
五、TTQB超聲波明渠流量計主要技術指標及技術參數：
常規量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h
精 度：2.4999 - 5級
顯現儀表溫度：0℃--+60℃
傳感器溫度：-30℃--+60℃
壓 力：自在流
流道方式：巴歇爾槽(三角堰槽、矩形堰槽)
防護等級：IP65
供電電源：220VAC 50HZ
前直 段：1—3米
銜接方式：混凝土
顯 示：雙窗口，8位LED累計流量和4位LED瞬時流量
材質類型：玻璃鋼、PVC、不銹鋼。 (流量越大，相應增加壁厚)
