投入式液位變送器在靜、動水中的電氣連接
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2009
發布日期：2021-08-24
投入式液位變送器在靜、動水中的電氣連接

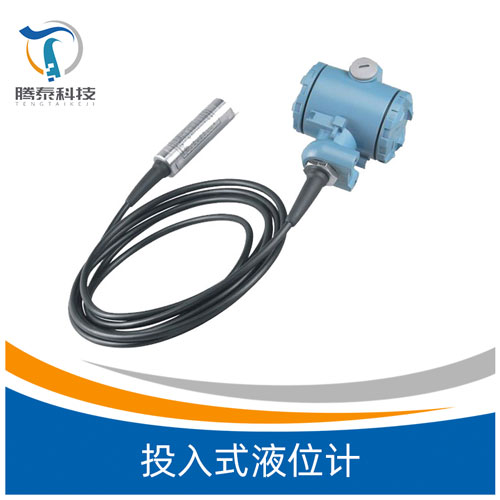

一、投入式液位變送器簡述
投入式液位變送器由松散硅壓阻式壓力傳感器作為測量元件，把與液體深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應聯絡，完成對液體深度的測量。產品準確度高、體積小，直接投入液體中，即可測量出變送器結束到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與操控。
二、投入式液位變送器外形結構及電氣連接
三、投入式液位變送器在靜水中設備（深井、水池、液灌等）
1、在開口的容器中測量中止流體液位時，把投入式液位變送器筆直投入到容器的底部，在容器的開口處將聯接變送器的電纜線和接線盒固定。
2、當介質粘稠度較大是（如污水池）可以加裝套管或許支架，確保變送器可以投入帶容器的底部。
3、露天設備時，應盡量把變送器接線盒置于通風枯燥處，防止強光直接照射和雨淋，構成殼體溫度過高或進水，然后損壞變送器內部電路板。
四、投入式液位變送器在動水中設備（江河、河流、湖泊等）
1、在活動的水中測量水位時，介質不堅決較大的情況下，可以在水道中刺進一根鋼管或許PVC管，內徑在5cm左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。
2、在水道介質不堅決和泥沙較大時，還可以經過加裝阻尼設備的辦法過濾泥沙和消除動態壓力和波濤的晦氣影響，確保測量準確度。
3、產品設備于多雷區域時，訂貨時應注明“防雷”，一起主張用戶在現場加裝防雷擊維護設備，并確保產品及電源牢靠接地，可下降雷電對變送器損壞的概率。
一、投入式液位變送器簡述
投入式液位變送器由松散硅壓阻式壓力傳感器作為測量元件，把與液體深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應聯絡，完成對液體深度的測量。產品準確度高、體積小，直接投入液體中，即可測量出變送器結束到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與操控。
二、投入式液位變送器外形結構及電氣連接
三、投入式液位變送器在靜水中設備（深井、水池、液灌等）
1、在開口的容器中測量中止流體液位時，把投入式液位變送器筆直投入到容器的底部，在容器的開口處將聯接變送器的電纜線和接線盒固定。
2、當介質粘稠度較大是（如污水池）可以加裝套管或許支架，確保變送器可以投入帶容器的底部。
3、露天設備時，應盡量把變送器接線盒置于通風枯燥處，防止強光直接照射和雨淋，構成殼體溫度過高或進水，然后損壞變送器內部電路板。
四、投入式液位變送器在動水中設備（江河、河流、湖泊等）
1、在活動的水中測量水位時，介質不堅決較大的情況下，可以在水道中刺進一根鋼管或許PVC管，內徑在5cm左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。
2、在水道介質不堅決和泥沙較大時，還可以經過加裝阻尼設備的辦法過濾泥沙和消除動態壓力和波濤的晦氣影響，確保測量準確度。
3、產品設備于多雷區域時，訂貨時應注明“防雷”，一起主張用戶在現場加裝防雷擊維護設備，并確保產品及電源牢靠接地，可下降雷電對變送器損壞的概率。
