渦街流量計安裝圖解及功能應用

來源：江蘇騰泰儀表科技有限公司瀏覽：-1783 發布日期：2021-05-23

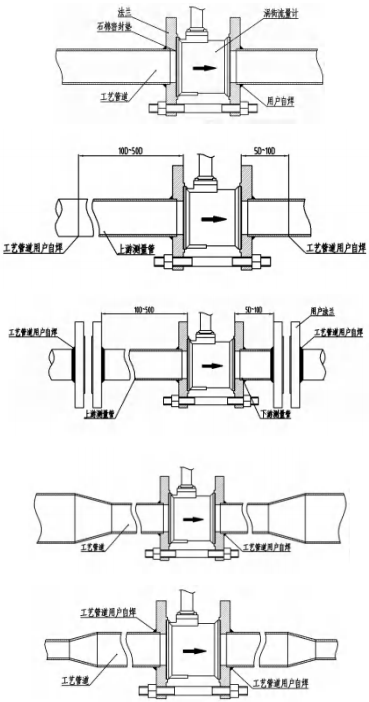

一、渦街流量計的安裝管路形式

二、.渦街流量計安裝

1.按開口尺寸要求打開管道，并使開口位置符合直管段要求

2.將與上法蘭連接的整套流量計放入開口管內

3.將法蘭與管道點焊。? 4.取下流量計，按要求焊接法蘭，清理管道內所有凸出部分

三、渦街流量計安裝注意事項

1.流量計*好安裝在室內。如果需要安裝在室外，應采取措施避免陽光直射和雨淋

2.流量計不應安裝在磁場干擾強、空間小、維護不便的地方

3.流量計不應安裝在溫度較高的地方，設備或腐蝕性氣體的熱輻射。如需安裝，應采取保溫、通風措施。? 4.流量計不應安裝在有機械振動的管道上。如需安裝，必須采取減震措施。流量計上下游2DN處可安裝軟管過渡，也可安裝管道固定支撐點和減震墊

5.法蘭與管道點焊定位后，拆除流量計，不允許與流量計焊接

6.流量計可沿管道軸線垂直運行360米° 任何安裝。*佳安裝方式：低溫中電桿? 垂直地面安裝；高溫介質電桿與地面平行安裝。? 7.由于管道下垂容易造成流量計與法蘭之間的密封泄漏，流量計應盡量避免安裝在長的架空管道上。如需安裝，應在流量計的上下游2DN處設置管道支撐點

8.在測量蒸汽的管道中，為了防止轉換器過熱，儀表連桿至少有一半不應絕緣

9.為了便于觀察和接線，流量計的表頭可以在原來的位置360度調節° 調整位置后，擰緊鎖緊螺母。為防止水蒸氣從鎖緊螺母進入殼體，必要時鎖緊螺母必須用防水膠帶包裹密封

10.連接流量計的屏蔽電纜方向應遠離強電磁場干擾的場合，**不允許與高壓電纜一起敷設。屏蔽線應盡量縮短，不應盤繞以減少分布電感。*大長度不得超過500米。 11.接線時，先打開表殼后蓋，從防水接頭發出信號線。擰緊防水螺釘? 接頭并確保電纜在進入防水接頭前必須向下彎曲，以確保水不會沿著電纜進入外殼。

渦街流量計的名字來源于它的工作原理。它主要應用流體振蕩原理來測量流量。當流體通過管道中的渦街流量變送器時，渦街流量變送器中有一個渦流發生器（阻塞流體），渦流發生器兩側交替產生規則的渦流。這種渦旋被稱為卡門渦旋街。渦街流量計的常見故障問題比較復雜。在設計安裝、參數設置、日常維護和運行環境等方面都存在不同程度的問題。結合多年的維護經驗，總結了　　1.選型安裝中的問題　　一般來說，在選型安裝渦街流量計之前，必須先了解渦街流量計的具體直徑、管道尺寸和安裝位置。正確的通徑對渦街流量計的性能至關重要，正確的通徑選擇可以擴大量程，減小壓力損失和氣蝕的可能性。另外，選擇正確的流量計安裝位置也非常重要，因?yàn)樗梢员ＷC我們得到清晰的輸出信號。如羅斯蒙特8800d渦街流量計的選型、口徑計算程序的選擇、安裝位置等，都是嚴格按照渦街流量計的安裝規范來完成的，這為以后的／／／3842的穩定運行奠定了基礎。與475 HART人工操作者／384／羅斯蒙特475現場通信機的通信是渦街流量計現場配置的必要工具。如果渦街流量計不能與使用中的設備連接，一般應從以下兩個方面分析原因：
（1）檢查回路電阻（250至1000歐姆）

　　（2）檢查變送器端的電源，*小值應為16.8vdc

　　3和4-20mA的輸出信號不正確　　（1）檢查變送器端的電源，*小值應為10.8vdc。檢查接線盒是否有水或腐蝕

　　（2）檢查urv、LRV、密度、單位、LFC等參數的配置是否有變化，必要時更換電子系統

　　4，管路有流，但渦街流量計的測量沒有輸出誤差　　渦街流量計的流量測量輸出值存在偏差，是渦街流量計使用中的常見故障。故障現象可能是無流量輸出，或無流量輸出，或有流量輸出，但實測值與實際值相差較大。結合多年經驗，排除方法主要從以下幾個方面　　（1）基本參數設置　　首先確認渦街流量計內部參數設置在使用過程中沒有變化，然后按以下順序檢查和修改配置參數：過程配置變送器模式、過程介質、參考K系數、連接管內徑、PV裝置、量程值-urv.lrv、PV阻尼，自動過濾器調整　　（2）電子系統故障　　渦街流量計的電子系統故障在使用中并不常見，但在出現這種故障時，小編推薦的排除方法是：先用hart475手動操作器進行回路測試或用傳感器模擬器輸入測試信號，必要時更換電子元件

　　（3）傳感器故障　　傳感器故障是渦街流量計的常見故障問題。故障的主要原因是環境中腐蝕性氣體長期腐蝕造成傳感器腐蝕，導致輸出信號檢測錯誤，使用過程中流速低　　傳感器故障檢測方法：首先檢查傳感器螺母上的扭矩（32ft-lb）是否符合規范；檢查傳感器同軸電纜是否有裂紋，必要時更換；在工作溫度下，檢查傳感器的輸入阻抗是否大于1兆歐（下降到0.5兆歐時功能下降）。必要時更換傳感器；測量SMA連接器處的傳感器電容（115-700pf）

　　傳感器安裝注意事項：

　　A。清潔密封面：傳感器上的金屬O形圈用于密封傳感器的內腔。一旦發生事故，被測液體在腐蝕機體后不會進入傳感器內腔。不要?jiǎng)潅驌p壞傳感器的任何部件、傳感器的內腔或傳感器螺母的螺紋。如果這些部件損壞，必須更換整個傳感器或閥體，這也可能使流量計變得危險。如果安裝了以前使用過的傳感器，請按照以下步驟清潔傳感器上的金屬O形圈。如果要安裝的傳感器是新的，則不需要清潔O形圈

　　b。確保傳感器的中心與支架對齊。如果傳感器的中心線與流量計的中心線不對齊，則在按壓過程中會損壞傳感器

　　C。均勻施力，將其壓在支架上，然后將傳感器螺母擰入傳感器內腔，并用開口扭矩扳手（ansi1500為50 ft-lbs）將螺母擰緊至32 ft-lbs。必須注意的是，流量計的穩定運行要求必須將傳感器螺母擰緊至32 ft-IBS（ansi1500的主體為50 ft-lbs），且不得過度擰緊。

集成式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等介質。集成式渦街流量計具有壓力損失小、量程大、精度高等特點。在測量工作條件下的體積流量時，幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械部件，可靠性高，維修量小。儀器參數能長期穩定。儀器采用壓電式應力傳感器，工作溫度范圍-20℃，可靠性高℃ ~ + 250℃. 具有模擬標準信號和數字脈沖信號輸出。它很容易與計算機和其他數字系統一起使用。是一種**、理想的流量控制系統

渦街流量計的產品特點和功能應用

● 它能在較寬的流量范圍內準確測量氣體、液體和蒸汽的流量，而不受流體物理性質的影響● 不受溫度和壓力影響，不易堵塞，不易堵塞，不易結垢，耐高溫，高壓，

● 安全防爆，適用于惡劣環境

● 無可動部件，無孔隙設計，無磨損，耐臟，無機械維護，使用壽命長

● 采用微功耗高科技、電池供電的現場顯示流量計，可連續運行兩年以上

● 溫壓補償一體化設計

● 電流輸出電隔離，具有良好的共模干擾抑制能力● 同時顯示流量值和累計流量值，無需依次切換

● 采用防振探頭，有效消除外界振動的影響● 電路采用表面貼裝技術，結構緊湊，可靠性高● 采用分體式信號轉換器，*大電纜長度為10m

quantity程比寬至20:1

● 該儀器總體結構設計合理，動態測量范圍寬，壓力損失小● 本體采用不銹鋼制造，適用于腐蝕性介質的測量

現場液晶顯示，脈沖，4-20mA輸出或485通訊，可與工業自動化系統連接。
