溫度、壓力變送器的特點和安裝方式及接線示意

來源：江蘇騰泰儀表科技有限公司瀏覽：-2000 發布日期：2021-05-22

溫度變送器主要技術指標
輸入：PT100、cu50、cu100

熱電偶K、e、s、B、t、J、N

2，輸出：輸出范圍內4~20mA直流信號，可與熱電阻溫度計的輸出電阻信號線性，也可與熱電阻溫度計的輸入溫度信號線性；可與熱電偶輸入毫伏信號和熱電偶溫度計輸入溫度信號

3線性，基本誤差：± 0.2%、 ± 5%

4，傳輸方式：二線制

5，變送器工作電源電壓*小12V，*大35V，額定工作電壓24V

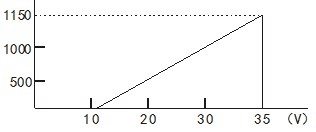

6。負載：極限負載電阻按以下公式

Rl（max）=50計算×（ Vmm-12）

（也就是說，負載電阻在24 v時可以在0~600的范圍內Ω 額定載荷為250Ω。 150注：量程可調的變送器，量程改變時需反復調試；熱電偶變送器必須在調試前預熱30分鐘1℃ 1508，正常工作環境

（1）環境溫度-25℃ ~ + 80℃ 150（2）相對濕度5%~95%

（3）機械振動f≤ 55Hz，振幅<0.15mm

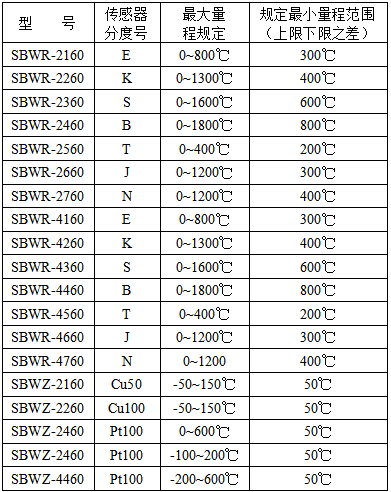

溫度變送器型號及型號

溫度變送器特性

1，采用環氧樹脂密封結構，抗震耐溫，適合在惡劣的現場環境中安裝使用

2，現場安裝在熱電阻和熱電偶的接線盒內，直接輸出4~20mA，既節省了昂貴的補償線成本，又提高了信號遠距離傳輸過程中的抗干擾能力

3，精度高，功耗低，溫度范圍寬，工作穩定可靠

4，量程可調，線性校正功能，熱電偶溫度變送器帶冷端自動補償功能

5，應用范圍廣，不僅能與熱電偶、熱電阻形成一體的現場安裝結構，也可作為功能模塊安裝到檢測設備中

一、壓力變送器安裝
1、一般要求∶?為獲得*佳的性能，應盡量將變送器安裝在溫度變化小，沖擊和震動小的場所。

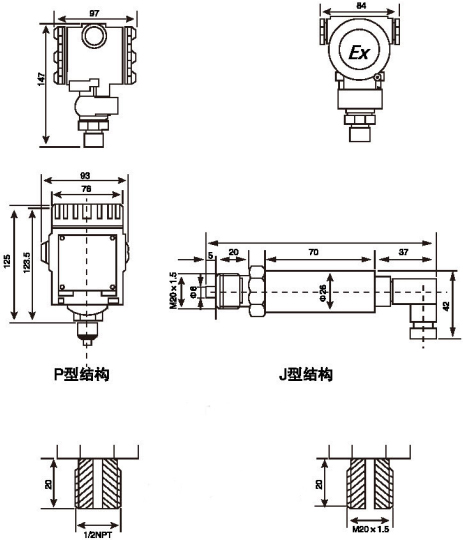

2、外形尺寸及連接方式

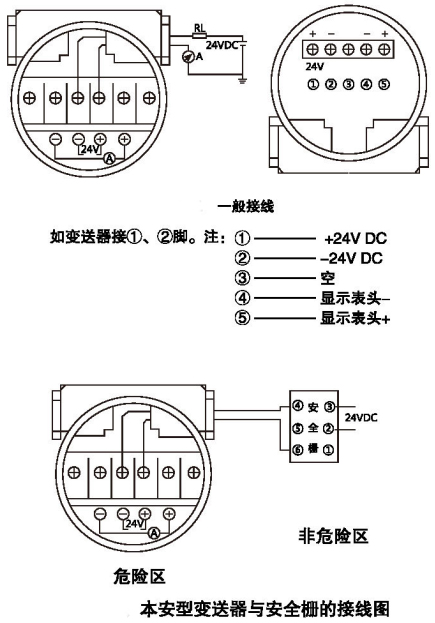

二、壓力變送器接線方式

三、壓力變送器安裝使用注意事項
? 1501.選用本安型防爆變送器時，應同時選用相應的安全柵

2.變送器的安裝位置應盡量遠離大功率電氣設備，為避免電磁感應的干擾，影響本安變送器手柄的性能，變送器的安裝應小心，以免影響本安電路

4的性能，變送器的本安導線不應與高壓導線一起敷設電纜。導線長度應盡可能縮短。導線的分布電感和電容與變送器的有效電感和電容之和不得超過安全柵

5規定的額定值。變送器配有接地螺釘。接地線必須牢固，接地電阻不大于2q。6.檢修時切斷本安回路電源，在非危險區域檢修。
