孔板流量計安裝與使用時的注意事項
一、孔板流量計按轉載管道選擇條件：
（1）節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
（2）裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正稠密。
（3）為保證流體的活動在節流件前1D出構成充沛開展的紊流速度散布，而且使這種散布成平均的軸對稱形，所以
1、直管段必需是圓的，而且對節流件前2D范圍，其圓度請求其甚為嚴厲，并且有一定的圓度指標。詳細權衡辦法：
a節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角間隔至少分別丈量4個管道內徑單測值，取均勻值D。恣意內徑單丈量值與均勻值之差不得超越±0。3%
b在節流件后，在OD和2D位置用上述辦法測得8個內徑單測值，恣意單測值與D比擬，其*大偏向不得超越±2%
2、節流件前后請求一段足夠長的直管段，這段足夠長的直管段和節流件前的部分阻力件方式有關和直徑比β有關。
（4）節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的方式和β=0。7（不管實踐β值是幾）取表一所列數值的1/2
（5）孔板流量計上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）若節流件和敞開空間或大容器之間尚有其它部分阻力件時，則除在節流件與部分阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

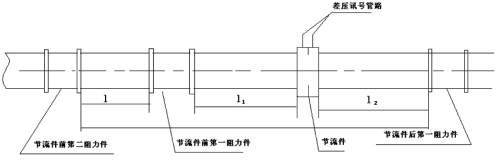

節流件上下游側的*小直管段長度表1

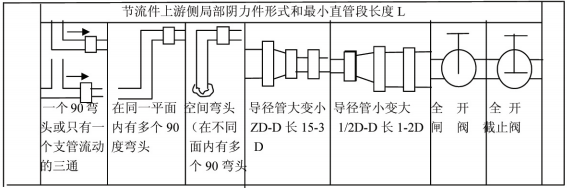

節流件上游側部分陰力件方式和*小直管段長度L
二、孔板流量計裝置請求
孔板流量計的裝置和適用于下列管段和管件有關節流件上游側**阻力件、第二阻力件，節流件下右側**阻力件，從節流件上游第二阻力件到下游**阻力件之間的管段以及差壓訊號管路等。
三、孔板流量計裝置管道條件
1、節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
2、裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正 稠密。
3、為保證流體的活動在節流件前1D出構成充沛開展的紊流速度散布，而且使這 種散布成平均的軸對稱形。
(1)直管段必需是圓的，而且對節流件前2D范圍，其圓度請求其甚為嚴厲，并且 有一定的圓度指標。詳細權衡辦法：
(A)節流件前OD, D/2, D, 2D4個垂直管截面上，以大至相等的角間隔 至少分別丈量4個管道內徑單測值，取均勻值D。恣意內徑單丈量值 與均勻值之差不得超越±0.3%。
(B)在節流件后，在OD和2D位置用上述辦法測得8個內徑單測值，任 意單測值與D比擬，其*大偏向不得超越±2%。
(2)節流件前后請求一段足夠長的直管段，這段足夠長的直管段和節流件前的部分 阻力件方式有關和直徑比B有關，見表1 (B=d/D,d為孔板開孔直徑，D為管 道內徑)。
(3)節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形 式和B=0。7 (不管實踐6值是幾)取表一所列數值的1/2。
(4)節流件上游側為敞開空間或直徑N2D大容器時，則敞開空間或大容器與節流件 之間的直管長不得小于30D (15D)0若節流件和敞開空間或大容器之間尚有其 它部分阻力件時，則除在節流件與部分阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
四、孔板流量計裝置方式

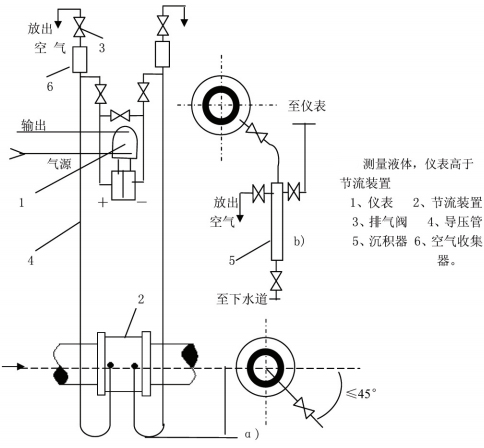

1、孔板流量計丈量液體
丈量液體流量時工藝管道程度裝置，差壓變送器的位置 處于節流安裝下方時，取壓口應在節流安裝的程度中心 軸線下偏45°角引出，這能夠消樣除由流體傳放出的氣體進入導壓管和差壓變送器。若差壓變送器處于節流安裝的上方時，除取壓口下偏＜45°角然后向 上引導壓管外，應在導壓管 上的*高點安裝集器或排氣閥。

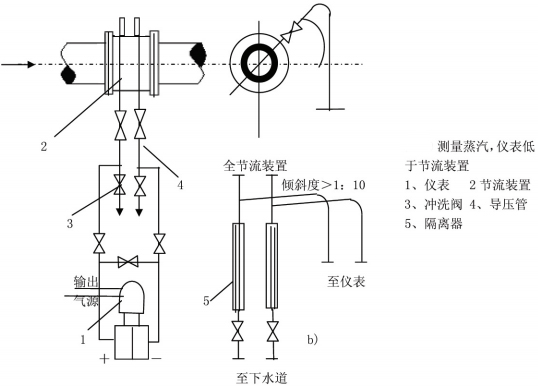

2、丈量水蒸汽
丈量蒸汽流量時，裝置方式普通為差壓變送器低于、高于節流安裝兩種。取壓口位置應附合上述裝置請求，并在導壓管制高點處裝上放氣閥和氣體搜集器。

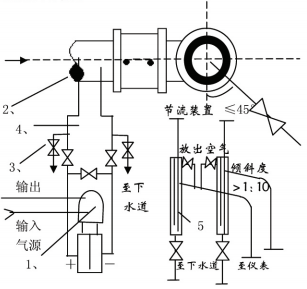

3、丈量氣體
丈量介質為清潔的氣體流量時，裝置方式普通為差壓變送器高于、低于節流安裝兩種取壓口位置應契合上述裝置請求，當差壓變送器低于節流 安裝時，導壓管必需向下彎至差壓變送器，并在*低處安裝放水閥和堆積器。
五、列數系為管內徑D 的倍數。上表括號外的數字為“附加相對極限誤差為零”的數值，括號內的數字為“附加相對極限誤差為±0.5%”的數值。即直管段長度中有一個采用括號內的數值時，流量丈量的極限相對誤差τQ/Q。應再算術相加0.5%亦即（τQ/Q+0.5）%
六、若實踐直管段長度大于括號內數值，而小于括號外的數值時，需按“附加極限相對誤差為0.5%”處置。
（1）直流件裝置在管道中，其前端面必需與管道軸線垂直，允許的*大不垂直度不得超越±1°。
（2）節流件裝置在管道中后，其開孔必需與管道同心，其允許的*大不同心度ε不得超越下列公式計算結果:ε≤0.015D（1/β-1）。
（3）一切墊片不能用太厚的資料，*好不超越0.5mm，墊片不能突出管壁內否則可能惹起很大的丈量誤差。
（4）但凡調理流量用的閥門，應裝在節流件后*小值管段長度以外
（5）孔板流量計在工藝管道上的裝置，必需在管道清洗吹掃后停止。
（6）在程度或傾斜管道裝置的節流安裝的取壓方式。
一、孔板流量計按轉載管道選擇條件：
（1）節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
（2）裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正稠密。
（3）為保證流體的活動在節流件前1D出構成充沛開展的紊流速度散布，而且使這種散布成平均的軸對稱形，所以
1、直管段必需是圓的，而且對節流件前2D范圍，其圓度請求其甚為嚴厲，并且有一定的圓度指標。詳細權衡辦法：
a節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角間隔至少分別丈量4個管道內徑單測值，取均勻值D。恣意內徑單丈量值與均勻值之差不得超越±0。3%
b在節流件后，在OD和2D位置用上述辦法測得8個內徑單測值，恣意單測值與D比擬，其*大偏向不得超越±2%
2、節流件前后請求一段足夠長的直管段，這段足夠長的直管段和節流件前的部分阻力件方式有關和直徑比β有關。
（4）節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的方式和β=0。7（不管實踐β值是幾）取表一所列數值的1/2
（5）孔板流量計上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）若節流件和敞開空間或大容器之間尚有其它部分阻力件時，則除在節流件與部分阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
節流件上下游側的*小直管段長度表1
節流件上游側部分陰力件方式和*小直管段長度L
二、孔板流量計裝置請求
孔板流量計的裝置和適用于下列管段和管件有關節流件上游側**阻力件、第二阻力件，節流件下右側**阻力件，從節流件上游第二阻力件到下游**阻力件之間的管段以及差壓訊號管路等。
三、孔板流量計裝置管道條件
1、節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
2、裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正 稠密。
3、為保證流體的活動在節流件前1D出構成充沛開展的紊流速度散布，而且使這 種散布成平均的軸對稱形。
(1)直管段必需是圓的，而且對節流件前2D范圍，其圓度請求其甚為嚴厲，并且 有一定的圓度指標。詳細權衡辦法：
(A)節流件前OD, D/2, D, 2D4個垂直管截面上，以大至相等的角間隔 至少分別丈量4個管道內徑單測值，取均勻值D。恣意內徑單丈量值 與均勻值之差不得超越±0.3%。
(B)在節流件后，在OD和2D位置用上述辦法測得8個內徑單測值，任 意單測值與D比擬，其*大偏向不得超越±2%。
(2)節流件前后請求一段足夠長的直管段，這段足夠長的直管段和節流件前的部分 阻力件方式有關和直徑比B有關，見表1 (B=d/D,d為孔板開孔直徑，D為管 道內徑)。
(3)節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形 式和B=0。7 (不管實踐6值是幾)取表一所列數值的1/2。
(4)節流件上游側為敞開空間或直徑N2D大容器時，則敞開空間或大容器與節流件 之間的直管長不得小于30D (15D)0若節流件和敞開空間或大容器之間尚有其 它部分阻力件時，則除在節流件與部分阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
四、孔板流量計裝置方式
1、孔板流量計丈量液體
丈量液體流量時工藝管道程度裝置，差壓變送器的位置 處于節流安裝下方時，取壓口應在節流安裝的程度中心 軸線下偏45°角引出，這能夠消樣除由流體傳放出的氣體進入導壓管和差壓變送器。若差壓變送器處于節流安裝的上方時，除取壓口下偏＜45°角然后向 上引導壓管外，應在導壓管 上的*高點安裝集器或排氣閥。
2、丈量水蒸汽
丈量蒸汽流量時，裝置方式普通為差壓變送器低于、高于節流安裝兩種。取壓口位置應附合上述裝置請求，并在導壓管制高點處裝上放氣閥和氣體搜集器。
3、丈量氣體
丈量介質為清潔的氣體流量時，裝置方式普通為差壓變送器高于、低于節流安裝兩種取壓口位置應契合上述裝置請求，當差壓變送器低于節流 安裝時，導壓管必需向下彎至差壓變送器，并在*低處安裝放水閥和堆積器。
五、列數系為管內徑D 的倍數。上表括號外的數字為“附加相對極限誤差為零”的數值，括號內的數字為“附加相對極限誤差為±0.5%”的數值。即直管段長度中有一個采用括號內的數值時，流量丈量的極限相對誤差τQ/Q。應再算術相加0.5%亦即（τQ/Q+0.5）%
六、若實踐直管段長度大于括號內數值，而小于括號外的數值時，需按“附加極限相對誤差為0.5%”處置。
（1）直流件裝置在管道中，其前端面必需與管道軸線垂直，允許的*大不垂直度不得超越±1°。
（2）節流件裝置在管道中后，其開孔必需與管道同心，其允許的*大不同心度ε不得超越下列公式計算結果:ε≤0.015D（1/β-1）。
（3）一切墊片不能用太厚的資料，*好不超越0.5mm，墊片不能突出管壁內否則可能惹起很大的丈量誤差。
（4）但凡調理流量用的閥門，應裝在節流件后*小值管段長度以外
（5）孔板流量計在工藝管道上的裝置，必需在管道清洗吹掃后停止。
（6）在程度或傾斜管道裝置的節流安裝的取壓方式。
