旋進旋渦流量計選型安裝、常見故障排除及量程
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1054
發布日期：2021-07-02
旋進旋渦流量計選型安裝、常見故障排除及量程范圍
一、旋進旋渦流量計選型
在旋進旋渦流量計選型過程中應把握以下兩條原則
1、要保證生產安全；
2、要保證使用精度。
為此必須落實三個選型參數，即近期和遠期的*大、*小及常用流量(主要用于選定流量計公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定流量計壓力傳感器的壓力等級)。
（1）當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
（2）當已知被測流量為標況條件下的體積流量時，應先將標況體積流量換算為工況體積流量，再按技術參數表中的流量范圍選取相應的公稱通徑；
（3）當兩種口徑流量計均能覆蓋*低和*高體積流量時，在壓損允許下，應盡量選小口徑；
（4）勿使實際*小流量Qmin低于所選公稱通徑流量計的流量下限；
（5）流量范圍、公稱壓力有特殊要求時可協議訂貨；
二、旋進旋渦流量計安裝
1、流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
2、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
3、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
4、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
5、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
6、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
10、為了不影響流體正常輸送和便于維護，要求按圖4 所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段。
三、旋進旋渦流量計主要用途
一、旋進旋渦流量計選型
在旋進旋渦流量計選型過程中應把握以下兩條原則
1、要保證生產安全；
2、要保證使用精度。
為此必須落實三個選型參數，即近期和遠期的*大、*小及常用流量(主要用于選定流量計公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定流量計壓力傳感器的壓力等級)。
（1）當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
（2）當已知被測流量為標況條件下的體積流量時，應先將標況體積流量換算為工況體積流量，再按技術參數表中的流量范圍選取相應的公稱通徑；
（3）當兩種口徑流量計均能覆蓋*低和*高體積流量時，在壓損允許下，應盡量選小口徑；
（4）勿使實際*小流量Qmin低于所選公稱通徑流量計的流量下限；
（5）流量范圍、公稱壓力有特殊要求時可協議訂貨；
二、旋進旋渦流量計安裝
1、流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
2、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
3、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
4、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
5、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
6、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
10、為了不影響流體正常輸送和便于維護，要求按圖4 所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段。
三、旋進旋渦流量計主要用途
旋進旋渦流量計可**應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的**產品。

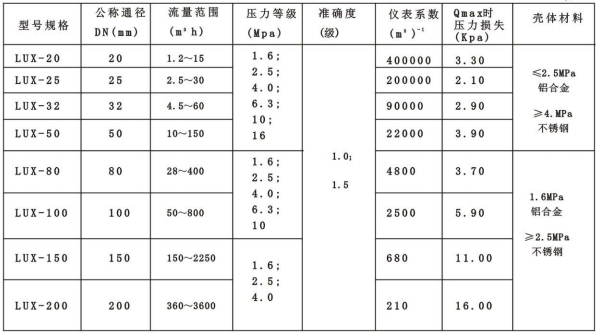

四、旋進旋渦流量計測量范圍

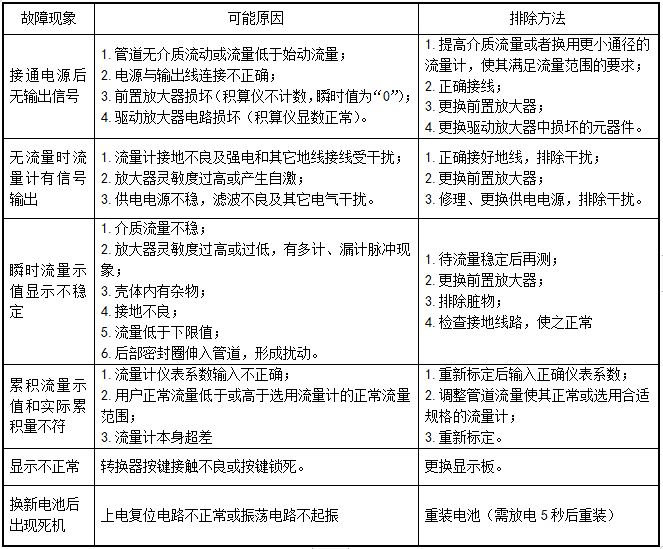

五、旋進旋渦流量計常見故障現象及排除方法
