超聲波液位計、超聲波流量計的安裝位置方法、結構原理以及注意事項
超聲波液位計的安裝位置方法、結構原理以及注意事項
TT-UTG超聲波液位計是一種經濟型液位測量?jī)x表，其采用無接觸式測量法測量，具有安全、高效、清潔、**、壽命長、穩定可靠、安裝維護方便等特點，在污水處理、化工、火電廠、海洋運輸?shù)裙I(yè)環境中大型儲罐、槽罐、油罐，或者小型容器或料罐等各種槽池的連續性液位測量方面有著**應用。
超聲波液位計的安裝位置方法、結構原理以及注意事項
TT-UTG超聲波液位計是一種經濟型液位測量?jī)x表，其采用無接觸式測量法測量，具有安全、高效、清潔、**、壽命長、穩定可靠、安裝維護方便等特點，在污水處理、化工、火電廠、海洋運輸?shù)裙I(yè)環境中大型儲罐、槽罐、油罐，或者小型容器或料罐等各種槽池的連續性液位測量方面有著**應用。
一、超聲波液位計的結構

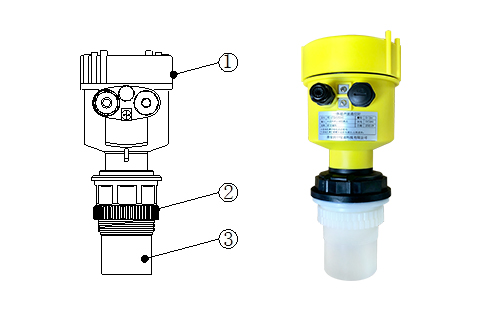

如圖1所示，TT-UTG超聲波液位計的結構主要由①鋁合金殼體，②鎖緊螺母，③換能器等部件組成。
二、超聲波液位計安裝方法及注意事項
1、安裝前請?jiān)俅未_認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

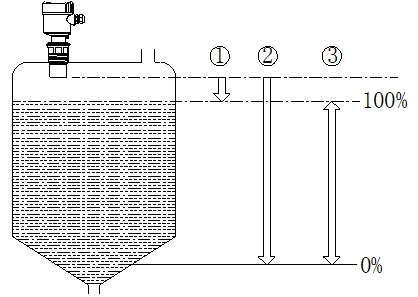

2、超聲波液位計的測量范圍（工作范圍）和***大的測量間距有所不同，具體如圖2所示（①為滿，②為空（***大測量間距），③測量范圍）。
圖2超聲波液位計測量示意圖
3、超聲波液位計在不同形狀儲罐（溝槽、拱形罐、錐形罐）下的安裝位置

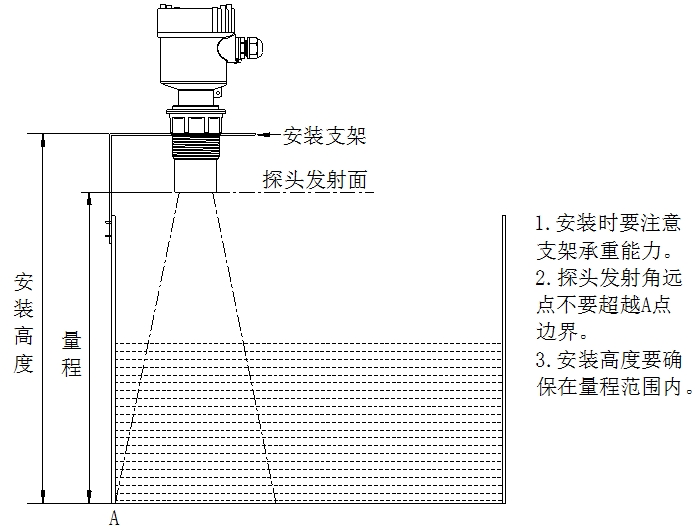

①溝槽安裝示意圖

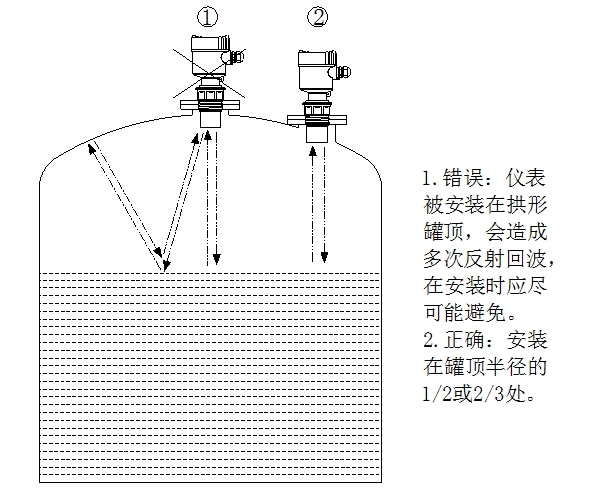

②拱形罐安裝示意圖
拱形儲罐下超聲波液位計的安裝：

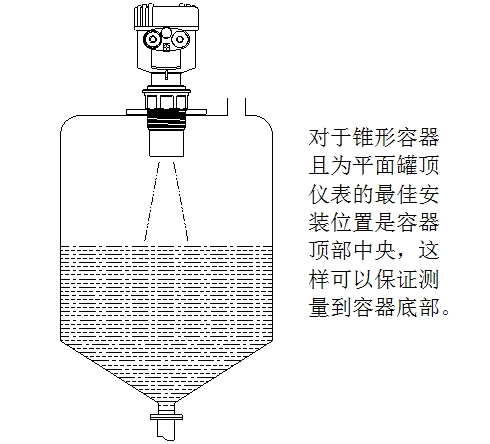

③錐形罐安裝示意圖
錐形儲罐下超聲波液位計的安裝：
三、壓力/真空
三、壓力/真空
由于過壓或負壓會對聲波速度產生影響，進而影響測量精度。所以一般來說，超聲波液位計主要適用于常壓環境，嚴重過壓或負壓均會導致超聲波液位計無法正常工作。
四、防潮

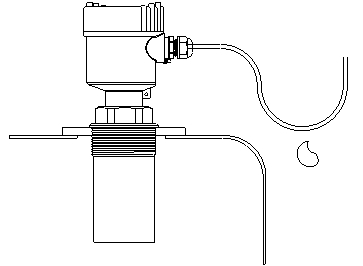

當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在將超聲波液位計接入電纜之前，應將電纜線彎曲并朝下引，如圖6所示。
圖7超聲波液位計接線示意圖
另外，超聲波液位計的電纜一般采用橫截面為圓形，直徑為5-9mm的通用電纜，否則無法確保電纜入口的密封效果。
如需使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
氣體超聲波流量計安裝位置和注意事項
一、氣體超聲波流量計安裝位置
二、氣體超聲波流量計安裝注意事項
1、在安裝超聲氣體流量計時，應避免選擇如下地點：
（1）溫度：環境溫度超出-25℃~ +55℃（超出該范圍需在訂貨時特殊聲明），相對濕度超過90%的地方。
（2）振動：有強振動源和可能引起信號處理單元及超聲換能器等部件發生共振的地方。
（3） 電氣噪聲：附近有較強電磁或電子干擾的地方。

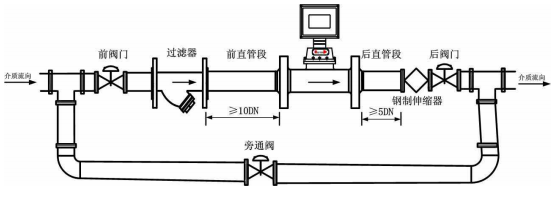

2、單向流情況下，超聲流量計前直管段的長度至少要求10 倍的公稱通徑(DN)，后直管段長度至少要求5 倍的公稱通徑(DN)。雙向流情況下，超聲流量計的前后直管段的長度至少要求10 倍的公稱通徑(DN)。
3、配套直管段的內徑要求與流量計表體的內徑偏差控制在1%以內，兩邊的連接法蘭應與直管段的中心軸垂直，安裝時注意保持與流量計表體的同軸性。注意：應采用有定位環的法蘭密封墊，以避免其突入管道可能會造成對速度分布剖面干擾。
4、流量計表體應盡量保持水平安裝，不推薦垂直安裝，以防止換能器安裝孔的空腔積水，影響超聲波的傳輸（若氣質干燥則無影響），降低測量準確度。
5、在氣體介質較臟的場合，可在流量計的上游以不影響被測氣體流場的位置安裝效果良好的氣體過濾器。
6、嚴禁帶流量計焊接管道法蘭，建議做短節輔助焊接管道法蘭，以保證表個體整體受力情況。安裝流量計前要將管道內部清理干凈。
7、為了便于維修維護，不影響正常的使用，建議設置旁通。
8、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入和烈日曝曬而影響流量計使用壽命。
9、流量計需可靠接地，但不得與強電系統地線共用。
