孔板流量計的安裝調試與使用方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2785
發布日期：2021-05-21

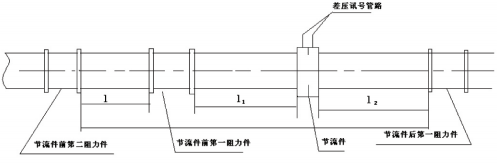

一、孔板流量計安裝要求
孔板流量計的安裝和適用于下列管段和管件有關節流件上游側**阻力件、第二阻力件，節流件下右側**阻力件，從節流件上游第二阻力件到下游**阻力件之間的管段以及差壓訊號管路等。
二、孔板流量計安裝管道條件
1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正 稀疏。
3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這 種分布成均勻的軸對稱形。
(1)直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且 有一定的圓度指標。具體衡量方法：
(A)節流件前OD, D/2, D, 2D4個垂直管截面上，以大至相等的角距離 至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值 與平均值之差不得超過±0.3%。
(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任 意單測值與D比較，其*大偏差不得超過±2%。

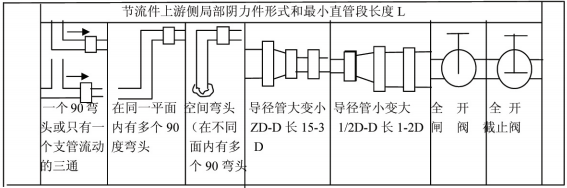

(2)節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部 阻力件形式有關和直徑比B有關，見表1 (B=d/D,d為孔板開孔直徑，D為管 道內徑)。
(3)節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形 式和B=0。7 (不論實際6值是多少)取表一所列數值的1/2。
(4)節流件上游側為敞開空間或直徑N2D大容器時，則敞開空間或大容器與節流件 之間的直管長不得小于30D (15D)0若節流件和敞開空間或大容器之間尚有其 它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
三、孔板流量計安裝方式
1、孔板流量計測量液體

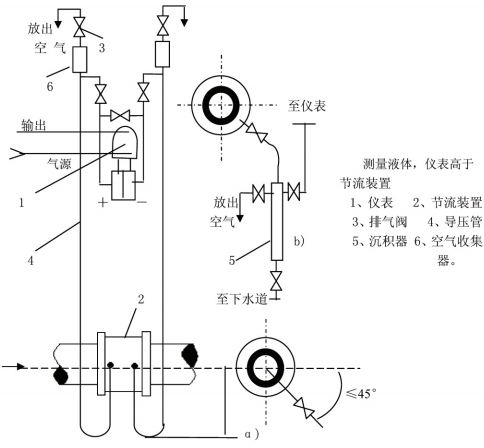

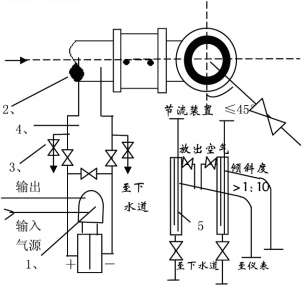

測量液體流量時工藝管道水平安裝，差壓變送器的位置 處于節流裝置下方時，取壓口應在節流裝置的水平中心 軸線下偏45°角引出，這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器。若差壓變送器處于節流裝置的上方時，除取壓口下偏＜45°角然后向 上引導壓管外，應在導壓管 上的*高點裝置集器或排氣閥。
2、測量水蒸汽

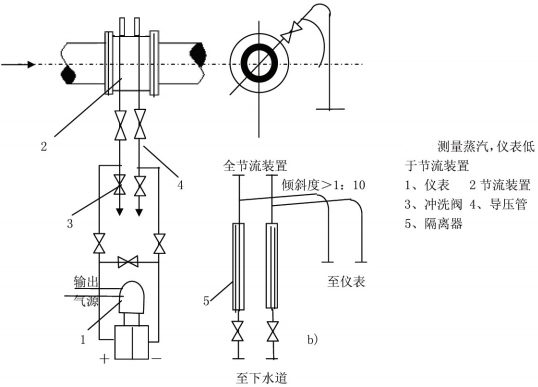

測量蒸汽流量時，安裝方式一般為差壓變送器低于、高于節流裝置兩種。取壓口位置應附合上述安裝要求，并在導壓管制高點處裝上放氣閥和氣體收集器。
3、測量氣體
測量介質為清潔的氣體流量時，安裝方式一般為差壓變送器高于、低于節流裝置兩種取壓口位置應符合上述安裝要求，當差壓變送器低于節流 裝置時，導壓管必須向下彎至差壓變送器，并在*低處裝置放水閥和沉積器
四、孔板流量計的調試
新買的孔板流量計如何調試 ，接上信號線、電源線，開啟進口、出口閥門，進出口閥門開度要一致，打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。
孔板流量計安裝管道條件：節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以：直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其*大偏差不得超過±2% 節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
孔板流量計安裝方向都有什么規定，水平安裝與垂直安裝有何區別？
孔板流量計安裝的方向是沒有規定的，但有一個規定是介質的流向不能反了，可以根據流量計的箭頭流向來安裝孔板流量計，這樣就可以了，另外孔板流量計水平安裝與垂直安裝都不影響測量。
孔板流量計是一款流量測量儀表，有著耐高溫高壓的優勢，在現場的使用時需要注意流量計的選型以及安裝接線，選型可以根據介質、溫度、壓力三個參數來確認，而安裝只需要根據介質的流向，接線時不要拼錯了就可以了。
