磁翻板液位計如何安裝在儲罐上
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1329
發布日期：2021-05-11
磁性翻板液位計在儲罐上安裝是基于液體壓差浮力原理和磁耦合原理。
當被測容器中的液位升降時，液位計的管體內的磁性球體也會升降。浮子中的磁體通過磁耦合轉移到磁翻轉。
鋁合金面板刻度指示器，驅動紅色和白色列翻轉180°，當液位上升時，磁性翻板液位計鋁合金面板刻度指示器從白色變?yōu)榧t色，當液位下降時，鋁合金面板刻度指示器由紅色變?yōu)榘咨甘酒鞯募t色和白色連接點位于容器液位的實際高度，以實現
液位的清晰指示。
該產品在高溫，高壓，高粘度，腐蝕性強的條件下可實現高密封，防泄漏，液位的安全可靠測量。整個過程無盲點，顯示醒目，讀數直觀，液體測量范圍大。報警和控制開關可實現液位或界面上下限的報警和控制，液位液位變送器可以匹配液位計。
用途與適用范圍：

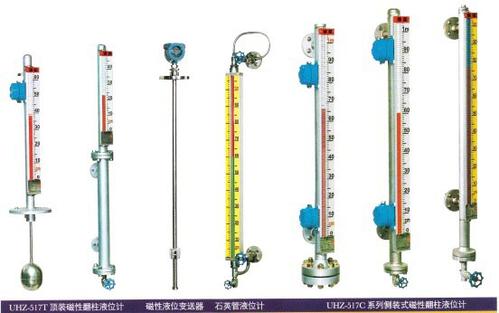

磁性翻板液位計在儲罐上安裝應用參照表
| 類型 | 適用范圍及用途 |
| 普通型 | 普通型浮子液位計是一種就地顯示儀表，應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
| 防腐型 | 特別適合于具有腐蝕性（硫酸，鹽酸，液氨，甲醛，雙氧水，氨水）等的液位測量指示（工作壓力≤1.6MPa；測量范圍≤10m）。 |
| 伴熱型 | 適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置：蒸汽伴熱，保溫夾套，電伴熱）。 |
| 高溫型 | 適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
| 高壓型 | 適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
| 高溫高壓型 | 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
| 防爆型 | 適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等遠傳信號裝置。 |
| 頂裝型 |
適用于各種流動液體介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤6m）。 |
