一、產品概述產品概述 TT-UHZ系列側裝磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀

用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數：

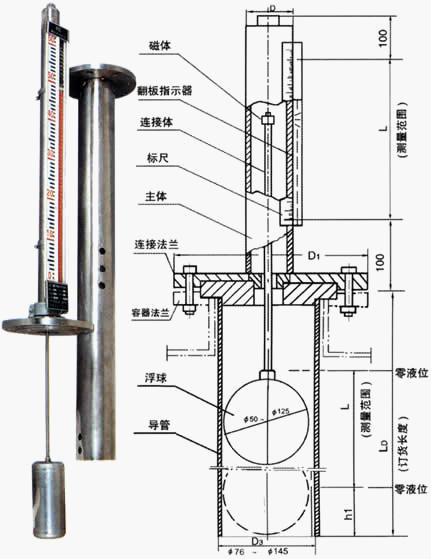

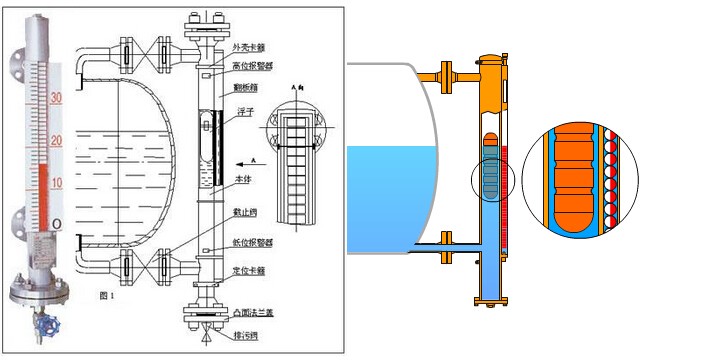

1、安裝方式： 側裝式（如圖1所示）    頂裝式（如圖2所示）

2、測量介質：比如水、油、其他化工溶劑及液體原料

3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)

4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。

5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質*高的壓力可以達到10MPa。

6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。

7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。

                          2.頂裝式因為是從頂部插入容器內部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。

8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。

二、側裝式磁翻板液位計工作原理

   以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰

磁翻板液位計分類及適用場合

三、側裝磁翻板液位計主要技術指標:

1、量程范圍（mm）：測量范圍：300~18000mm

2、介質密度（g/cm3）：0.5～2

3、介質粘度： ≤0.02Pa.S

4、工作溫度℃：-40～350

5、工作壓力：≤2.5MPa（普通型）

                 ≤10.0MPa（高壓型）

                 ≤32.0MPa（超高壓型）

                 ≤2.5MPa（防腐型）

6、測量精度（mm）：≤±10

7、安裝方式：側裝磁翻板液位計、頂裝式、底裝式

8、防護等級：IP65

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：根據國家化工部、機械部及美制標準，可以結合用戶的需要特殊定制。

注：當側裝式磁翻板液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
